Was eine Explosionszeichnung ist und warum sie dir Zeit und Geld spart
----------------------------------------------------------------------
Eine Explosionszeichnung ist eine technische Darstellung, die ein Gerät in seine einzelnen Bauteile zerlegt zeigt, jedes Teil mit einer Positionsnummer versehen und räumlich auseinandergezogen, damit man erkennt, wie die Baugruppen zusammengesetzt sind. Wer die **Explosionszeichnung für Gartengeräte richtig lesen** kann, findet Verschleißteile ohne Rätselraten, bestellt beim ersten Versuch das passende Teil und muss seltener ein ganzes Gerät ersetzen. Genau hier setzt [HECHT Garten](https://hechtgarten.at) an: Unser intuitiver Explosionszeichnung-Finder führt dich von der Modellbezeichnung direkt zur passenden Baugruppe.
Der Unterschied zwischen einer Zeichnung und einer Ersatzteilliste ist der entscheidende Punkt, den viele übersehen. Die Zeichnung zeigt dir, *wo* ein Bauteil sitzt. Die Ersatzteilliste daneben sagt dir, *wie* es heißt und welche Artikelnummer es trägt. Beide gehören zusammen, und wer nur eine davon nutzt, tippt am Ende falsche Nummern in die Ersatzteilsuche.
Drei Dinge gewinnst du, wenn du eine Zeichnung sicher liest:
Du erkennst auf einen Blick, ob ein Teil zur Baugruppe gehört oder einzeln getauscht wird
Du vermeidest Fehlbestellungen, weil Positionsnummer und Artikelnummer nicht verwechselt werden
Du planst die Reparatur realistisch, weil du siehst, welche Teile bei der Demontage mit abgenommen werden müssen
**Profi-Tipp** Die Positionsnummer auf der Zeichnung ist fast nie die Bestellnummer. Sie ist nur ein Verweis auf die Zeile in der Ersatzteilliste. Wer die Ziffer aus dem Diagramm direkt in die Bestellmaske einträgt, landet regelmäßig beim falschen Teil.
Geräteidentifikation: Typenschild, Modellbezeichnung und Seriennummer richtig ablesen
-------------------------------------------------------------------------------------
Bevor du irgendeine Zeichnung öffnest, brauchst du die exakte Geräteidentifikation. Ohne sie passt keine Zeichnung zu deinem Gerät, selbst wenn die Bauform ähnlich aussieht. Die Geräteidentifikation läuft über drei Angaben, die auf dem Typenschild stehen.
Das Typenschild sitzt bei den meisten Gartengeräten am Gehäuse, am Motorblock oder unter einer Abdeckung. Fotografiere es, statt die Nummern abzuschreiben. Ein Zahlendreher in der Seriennummer kostet dich eine komplette Fehlbestellung.
Achte auf diese Felder:
**Modellbezeichnung**: die grobe Baureihe, oft mit Buchstaben und Ziffern kombiniert
**Produktnummer**: die exakte Variante innerhalb der Baureihe
**Seriennummer**: deine individuelle Gerätekennung, wichtig bei laufenden Änderungen
**Baujahr**: entscheidend, wenn ein Hersteller Teile über die Jahre angepasst hat

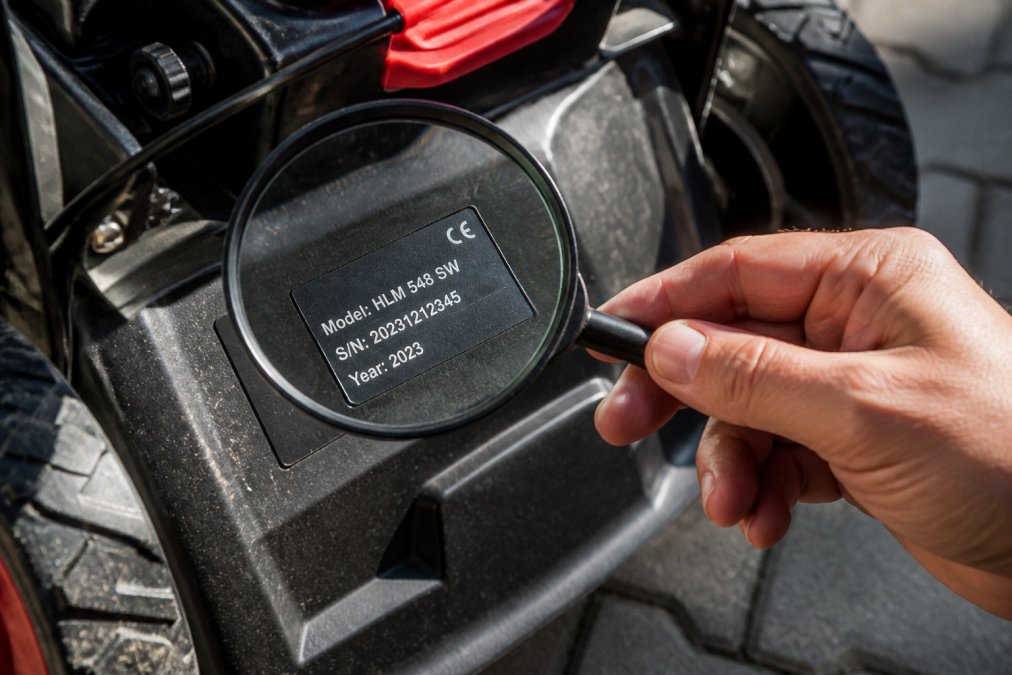

Eine Hand prüft mit einer Lupe das Typenschild am Rasenmäher, um die Daten für die richtige Explosionszeichnung fürWas viele nicht wissen: Bei älteren Geräten ändert sich die Produktnummer manchmal innerhalb eines Baujahres. Ein Rasenmäher von vor zehn Jahren kann also zwei verschiedene Messerbefestigungen haben. Deshalb ist die Seriennummer kein Beiwerk, sondern der Schlüssel zur richtigen Ersatzteilliste.
Ersatzteilnummer finden: Von der Positionsnummer zur richtigen Bestellnummer
----------------------------------------------------------------------------
Die Ersatzteilnummer finden heißt: Positionsnummer aus der Zeichnung ablesen, die zugehörige Zeile in der Ersatzteilliste suchen und die dort hinterlegte Artikelnummer übernehmen. Dieser eine Zwischenschritt verhindert die meisten Fehlbestellungen.
So gehst du vor:
1. Öffne die Explosionszeichnung für deine Modellbezeichnung und Produktnummer
2. Suche das Bauteil im Diagramm und lies seine Positionsnummer ab
3. Schlage dieselbe Positionsnummer in der Ersatzteilliste nach
4. Übernimm die dort genannte Ersatzteilnummer, nicht die Positionsnummer
5. Prüfe die Mengenangabe: manche Positionen brauchen zwei oder vier Stück
Die Ersatzteilliste enthält meist zusätzlich eine Spalte mit der Bezeichnung des Bauteils. Nutze sie als Gegenprobe. Wenn die Bezeichnung in der Liste nicht zu dem passt, was du auf der Zeichnung siehst, hast du dich in der Baugruppe vertan.
Baugruppen, Bauteile und Zubehör: Die Zeichnung Schritt für Schritt entschlüsseln
---------------------------------------------------------------------------------
Eine Explosionszeichnung liest du am schnellsten, wenn du vom Ganzen ins Detail gehst. Zerlege die Darstellung gedanklich in drei Ebenen: Baugruppe, Bauteil, Einzelteil.
**Die drei Ebenen einer Zeichnung:**
**Ebene**
**Was du siehst**
**Wofür sie gut ist**
Baugruppe
Grob zerlegter Hauptblock, z. B. Mähwerk
Überblick, welcher Bereich betroffen ist
Bauteil
Einzelne Funktionseinheit mit eigener Nummer
Ersatzteilsuche für komplette Einheit
Einzelteil
Schraube, Dichtung, Feder, Lager
Verschleißteile und Kleinteile
Der häufigste Fehler ist, eine Baugruppe zu bestellen, obwohl nur ein Einzelteil defekt ist. Eine komplette Getriebeeinheit kostet ein Vielfaches einer einzelnen Dichtung. Lies deshalb immer bis zur untersten Ebene, bevor du bestellst.
Wie du dich in komplexen Zeichnungen orientierst
Die meisten Gartengeräte-Zeichnungen sind nicht ein einziges Diagramm, sondern eine Sammlung von Baugruppen-Blättern. Ein Rasenmäher hat typischerweise getrennte Blätter für Motorblock, Mähwerk, Fahrantrieb, Holm und Grasfangkorb. Ein Freischneider trennt Motor, Antriebswelle, Schneidkopf und Schutzblech. Wer das nicht weiß, sucht das Messer im Motorblock-Blatt und findet es nie.
So navigierst du zielgerichtet:
1. **Blattübersicht zuerst lesen.** Am Anfang oder Ende der Ersatzteilliste steht meist ein Inhaltsverzeichnis mit Baugruppennamen und Seitenzahlen. Verschaffe dir einen Überblick, bevor du scrollst.
2. **Detailausschnitte erkennen.** Ein kleiner Kreis mit Buchstabe oder Ziffer auf der Hauptzeichnung verweist auf ein separates Detailblatt. Der Ausschnitt zeigt dieselbe Region vergrößert, oft mit zusätzlichen Positionsnummern, die auf der Hauptzeichnung nicht sichtbar wären.
3. **Positionsnummernkreise verfolgen.** Jedes Bauteil trägt eine Nummer in einem Kreis oder Oval. Die Nummer gilt nur innerhalb des aktuellen Blattes. Dieselbe Ziffer kann auf einem anderen Blatt ein völlig anderes Teil bezeichnen, deshalb ist der Blattname immer Teil der Identifikation.
4. **Linienarten unterscheiden.** Durchgezogene Linien zeigen die Montagerichtung (Steckachse, Schraubrichtung). Gestrichelte Linien markieren Bauteile, die in einer anderen Baugruppe liegen und nur zur Orientierung mitgezeichnet sind. Strichpunktlinien kennzeichnen oft optionale oder alternativ verbaute Teile.
Baugruppen anhand der Zeichnung auseinanderhalten
Zur Unterscheidung zwischen Baugruppen hilft dir die räumliche Anordnung: Teile, die auf der Zeichnung durch eine gestrichelte Linie verbunden sind, gehören zusammen. Alles, was links und rechts davon liegt, sitzt in einer anderen Baugruppe und wird getrennt behandelt.
Ein praktischer Test: Wenn du ein Bauteil auf dem falschen Blatt suchst, fehlt es entweder ganz oder es erscheint ohne Positionsnummer. Beides ist ein Signal, dass du im falschen Baugruppenblatt bist. Wechsle über das Inhaltsverzeichnis, statt weiter zu scrollen.
Zubehör richtig einordnen
Zubehör erscheint oft am Rand der Zeichnung, getrennt vom Hauptdiagramm. Es gehört nicht zwingend zum Gerät, sondern wird optional montiert. Typische Beispiele sind Grasfangkörbe, Mulchkeile, zusätzliche Messer oder Anbaugeräte für Forst- und Wintergeräte.
Prüfe die Kompatibilität von Zubehör immer über Produktnummer und Baujahr, nicht über die Modellbezeichnung allein. Ein und dieselbe Modellbezeichnung kann über mehrere Baujahre unterschiedliche Aufnahmen für Zubehör haben. Steht in der Zubehörliste eine eigene Kompatibilitätstabelle, ist diese verbindlicher als die Zeichnung selbst.
**Profi-Tipp** Wenn du unsicher bist, ob ein Teil zur Hauptbaugruppe oder zum Zubehör gehört, prüfe die Mengenangabe in der Ersatzteilliste. Zubehör wird meist mit Menge 1 geführt und ist nicht in der Stückliste der Hauptbaugruppe enthalten. Ersatzteile der Hauptbaugruppe haben dagegen eine feste Stückzahl pro Gerät.
**Achtung** Wer eine Baugruppe bestellt, obwohl nur ein Verschleißteil defekt ist, zahlt ein Vielfaches und tauscht unnötig funktionierende Teile aus. Lies die Zeichnung bis zur untersten Ebene, bevor du eine Bestellung auslöst.
Gartengeräte Reparatur Anleitung: Mit der Zeichnung Fehler finden und Teile tauschen
------------------------------------------------------------------------------------
Die Zeichnung ist nicht nur eine Bestellhilfe, sondern ein Diagnosewerkzeug. Für die Gartengeräte Reparatur Anleitung gilt: Du vergleichst den Ist-Zustand deines Geräts mit dem Soll-Zustand der Zeichnung und suchst die Abweichung. Genau dieser Abgleich trennt eine gezielte Reparatur von einem Teiletausch auf Verdacht.
Verschleiß oder Montagefehler? Die Zeichnung gibt die Antwort
Bevor du irgendein Teil bestellst, ordne den Fehler einer von zwei Kategorien zu. Die Zeichnung hilft dir bei der Unterscheidung:
**Verschleiß** erkennst du daran, dass das Bauteil im Soll-Zustand der Zeichnung eine definierte Form hat, dein Ist-Teil aber abweicht: ein Riemen, der länger ist als die Riemenscheibe es zulässt; ein Messer, dessen Schneidkante nicht mehr zur gezeichneten Geometrie passt; eine Dichtung, die plattgedrückt ist, obwohl die Zeichnung sie als rundes Profil zeigt. Verschleißteile sind in der Ersatzteilliste meist als Einzelposition mit Menge 1 oder 2 geführt und werden regelmäßig getauscht.
**Montagefehler** erkennst du daran, dass ein Bauteil an einer Stelle sitzt, an der die Zeichnung es nicht vorsieht, oder dass eine Unterlegscheibe, ein Sicherungsring oder eine Distanzhülse fehlt. Typische Muster: eine Feder, die falsch eingehängt ist, weil die Zeichnung eine andere Öse zeigt; ein Lager, das verkehrt herum eingepresst wurde, weil die Zeichnung eine Anlaufschulter auf der einen Seite darstellt; eine Schraube, die ohne die gezeichnete Unterlegscheibe montiert wurde.
Der praktische Ablauf:
1. Zerlege das betroffene Bauteil in der Realität und lege die Teile in der Reihenfolge der Zeichnung ab
2. Vergleiche jedes Teil mit der Darstellung: fehlt etwas, sitzt etwas falsch, ist eine Feder verbogen?
3. Prüfe die Verschleißteile zuerst: Dichtungen, Lager, Riemen und Messer verschleißen am häufigsten
4. Notiere die Positionsnummern aller Teile, die getauscht werden müssen
5. Setze beim Zusammenbau in umgekehrter Reihenfolge zusammen und halte dich an die Drehmomentangaben, falls die Anleitung sie nennt
Was die Zeichnung über die Demontagereihenfolge verrät
Die Explosionsdarstellung zeigt die Montagerichtung als Linie zwischen den Teilen. Diese Linie liest du rückwärts als Demontagereihenfolge: Was auf der Zeichnung zuletzt aufgesteckt wird, baust du zuerst ab. Das verhindert, dass du eine Baugruppe gewaltsam öffnest, obwohl noch eine Sicherungsschraube oder ein Sprengring dahinter sitzt.
Achte auf versteckte Befestigungen: Auf der Zeichnung erscheinen sie oft als kleine Schraube oder Stift, der quer zur Hauptachse sitzt. Genau diese Teile werden in der Realität am häufigsten übersehen und führen zu abgebrochenen Gehäusen oder verbogenen Wellen.
Der Abgleich mit der Realität als Qualitätskontrolle
Der Vorteil dieser Methode: Du siehst beim Zerlegen sofort, ob ein Teil zur richtigen Baugruppe gehört. Passt ein Bauteil nicht zur Zeichnung, hast du entweder die falsche Zeichnung oder beim Vorbesitzer wurde bereits ein Fremdteil verbaut. Beides ist ein Warnsignal, das du vor dem Zusammenbau klären solltest.
Ein zweiter Abgleich lohnt sich beim Zusammenbau: Vergleiche die montierte Baugruppe mit der Zeichnung, bevor du sie ins Gerät einsetzt. Fehlt eine Scheibe, sitzt ein Lager verkehrt oder ist eine Feder nicht eingehängt, siehst du das am montierten Teil oft nicht mehr, am Vergleich mit der Zeichnung schon.
**Wichtige Erkenntnis** Die Zeichnung ist dein Soll-Zustand. Jede Abweichung beim Zerlegen ist entweder Verschleiß (Teil ersetzen) oder Montagefehler (Teil richtig setzen). Wer diese Unterscheidung einmal verinnerlicht hat, bestellt seltener auf Verdacht und repariert gezielter.
**Achtung** Kraftstoff führende Teile nie in der Nähe von Zündquellen öffnen. Federnde Bauteile stehen unter Spannung und können beim Lösen wegspringen; halte die Baugruppe mit der Hand ab. Scharfe Messer und Sägeketten nur mit Schnittschutzhandschuhen anfassen.
Sicherheitshinweise bei Demontage und Zusammenbau
-------------------------------------------------
Vor jeder Demontage trennst du das Gerät von der Energiequelle: Zündkerzenstecker abziehen, Akku entnehmen, Netzstecker ziehen. Das ist keine Formsache. Ein Rasenmäher mit gezogenem Starterseil kann bei blockierter Messerwelle zurückschlagen.
Weitere Punkte, die du vor dem ersten Handgriff klärst:
Federnde Bauteile stehen unter Spannung und können beim Lösen wegspringen; halte die Baugruppe mit der Hand ab
Scharfe Messer und Sägeketten nur mit Schnittschutzhandschuhen anfassen
Kraftstoff führende Teile nie in der Nähe von Zündquellen öffnen
Kleinteile in einer Sortierbox nach Positionsnummer ablegen, damit der Zusammenbau nicht zur Suche wird
**Sicherheitscheck vor dem Zusammenbau:**
Alle Dichtungen und Dichtringe erneuert, nicht wiederverwendet
Schrauben nach Herstellerangabe angezogen, nicht nach Gefühl
Bewegliche Teile auf Freigängigkeit geprüft, bevor das Gerät startet
Schutzabdeckungen wieder montiert
Probelauf ohne Messer bzw. ohne Last durchgeführt
Häufige Fehler beim Lesen von Explosionszeichnungen vermeiden
-------------------------------------------------------------
Der teuerste Fehler ist die Verwechslung von Positionsnummer und Artikelnummer. Sie sehen ähnlich aus, bedeuten aber völlig Verschiedenes. Die Positionsnummer gilt nur innerhalb einer Zeichnung, die Artikelnummer ist die tatsächliche Bestellnummer.
Weitere typische Stolperfallen:
**Falsche Baugruppe geöffnet**: Modellbezeichnung stimmt, Produktnummer nicht, schon passt die Zeichnung nicht mehr
**Baujahr ignoriert**: Ein Hersteller ändert Teile im laufenden Modelljahr, ohne die Modellbezeichnung anzupassen
**Mengenangaben übersehen**: Manche Positionen werden mehrfach verbaut, die Liste nennt die Stückzahl pro Gerät
**Zubehör mit Ersatzteil verwechselt**: Zubehör ist optional, ein Ersatzteil ist notwendig
**Zeichnung aus fremder Quelle**: Nur Zeichnungen verwenden, die zur eigenen Produktnummer gehören
Ein weiterer Punkt, den viele unterschätzen: Original-Ersatzteile und Nachbauten können auf der Zeichnung identisch aussehen, aber unterschiedliche Toleranzen haben ([din.de](https://www.din.de/en/getting-involved/standards-committees/fnf/publications)).
Fazit: Mit der richtigen Zeichnung zur passenden Ersatzteilbestellung
---------------------------------------------------------------------
Wer die Explosionszeichnung für Gartengeräte richtig lesen kann, bestellt seltener falsch und repariert schneller. Der Ablauf ist immer derselbe: Typenschild ablesen, passende Zeichnung öffnen, Positionsnummer in der Ersatzteilliste nachschlagen, echte Ersatzteilnummer übernehmen, Mengen prüfen, sicher demontieren und in umgekehrter Reihenfolge zusammenbauen.
Genau diesen Ablauf unterstützt HECHT Garten mit dem intuitiven Explosionszeichnung-Finder sowie mit HECHT-Original-Ersatzteilen direkt ab Lager. So findest du das passende Bauteil über Modellbezeichnung und Produktnummer und bekommst deine Ersatzteile schnell geliefert, gerade in der Saison, in der dein Gerät laufen muss.
---
Eine defekte Dichtung oder ein verschlissenes Messer bringt deine Gartenarbeit zum Stillstand. HECHT Garten unterstützt dich bei der Suche nach dem richtigen Teil: mit dem intuitiven Explosionszeichnung-Finder, der dich von der Geräteidentifikation direkt zur passenden Baugruppe führt, mit HECHT-Original-Ersatzteilen direkt ab Lager und mit einem Sortiment, das von Rasenmähern bis zu Forst- und Wintergeräten reicht. Registriere dich bei HECHT Garten und bestelle das richtige Ersatzteil beim ersten Versuch.
Häufig gestellte Fragen
-----------------------
Was genau ist eine Explosionszeichnung bei Gartengeräten?
Eine Explosionszeichnung zeigt alle Bauteile eines Gartengeräts auseinandergezogen in der Reihenfolge, in der sie zusammengebaut werden. Jedes Teil ist mit einer Positionsnummer versehen, die in einer danebenstehenden Ersatzteilliste der konkreten Artikelnummer zugeordnet wird. So erkennst du auf einen Blick, welche Schraube, Dichtung oder welches Messer zu deinem Modell gehört und wie die Baugruppen zusammenspielen.
Wie finde ich die richtige Ersatzteilnummer in einer Zeichnung?
Suche zuerst die Positionsnummer des gesuchten Bauteils in der Zeichnung. Diese Nummer überträgst du in die zugehörige Ersatzteilliste, die meist direkt unter dem Diagramm steht. Dort findest du die vollständige Ersatzteilnummer sowie die genaue Bezeichnung. Prüfe anschließend, ob Modellbezeichnung und Seriennummer deines Geräts mit dem Katalog übereinstimmen, damit das Teil wirklich passt.
Kann ich anhand der Explosionszeichnung selbst reparieren?
Ja, für viele Verschleißteile wie Messer, Riemen, Zündkerzen oder Dichtungen reicht eine Explosionszeichnung als Anleitung aus. Sie zeigt dir die Reihenfolge von Demontage und Zusammenbau. Notiere dir vor dem Ausbau die Position jeder Schraube, damit der Zusammenbau keine Rätselaufgabe wird.
Wo finde ich die passende Explosionszeichnung für mein Modell?
Die passende Zeichnung findest du über den intuitiven Explosionszeichnung-Finder des Händlers, wenn du dort Modellbezeichnung oder Produktnummer eingibst. Diese Angaben stehen auf dem Typenschild deines Geräts. Achte darauf, dass Baujahr und Modellreihe übereinstimmen, denn baugleiche Geräte können je nach Produktionsjahr abweichende Bauteile enthalten. So landest du direkt beim richtigen Ersatzteilkatalog für dein Gerät.
